青橙物联 IQCT-SERVER1.0

分布式多集群音视频物联网协作集控系统

系统概述

随着信息技术、网络技术的不断发展，也推动着音视频系统的信息化、网络化可大大提高信息的使用效率和效果，这也是技术发展的必然趋势。目前应用于政府/城市应急指挥中心、机场/铁路（地铁）/港口/公路监控中心、智能交通管理监控中心、国防或军事演习中心、电力调度应急指挥/监控系统、矿业/能源安全监控系统、森林防火监控中心、气象信息系统、海绵城市防汛系统、海事指挥系统、企业视频会议等场景的信息调度、处理的关键系统，是将各类远程IP多媒体信号、IPC监控信号、视频会议信号、计算机模拟/数字信号、GIS系统信息等进行数字化、网络化，但水平均不高多数还是以实时监看为主有很大的局限性信息碎片化严重多方协同统一管理使用的效率低下。单一部门小型化的应用已经不能满足用户需要，用户希望把各种音视频信息通过网络进行本地或远程分享、远程交互，经过可视化管控在大屏幕上显示出来，并能和更多的设备进行无缝对接把所有的信息孤岛全部打通统一使用和管控这样大大提高了系统的使用效率和应用效果。随着网络技术的发展和单位多部门间协同工作的需求越来越强烈，传统的通过专门编解码器或网传+矩阵+处理器等设备堆叠的方式实现的大屏幕显控模式越来越不能适应客户实际应用要求。通过多种设备的堆叠和转换实际展示出来的效果差、故障点多、实现的功能有局限性。音视频信息的IP化已经是当前和未来的技术核心，也是技术发展的必然趋势。

青橙物联推出的IQCT-TCHAV1.0系统是一款采用独创的ZConf后台管理技术分散部署、集中管理，网络化架构，高可靠性、易维护的高端系统。使用H.264/H.256高清编码技术和RTSP协议实现音视频信号的IP化，利用网络实现大规模音视频信号的汇聚、本地和远程分享、远程交互，并超高清分辨率显示到大屏上；支持视频会议IP流信号、IPC信号直接上屏、多媒体IP流、PC桌面网络投屏等，实现各系统的无缝对接；通过可视化系统把客户需要的图文信息、视频信息、监控信息、数据信息高效率的展示；基于现代浏览器引擎，采用HTML5/CSS技术实现动态绚丽的用户界面效果，以及高度模块化、易于定制的界面布局，便于第三方对接以及定制开发。

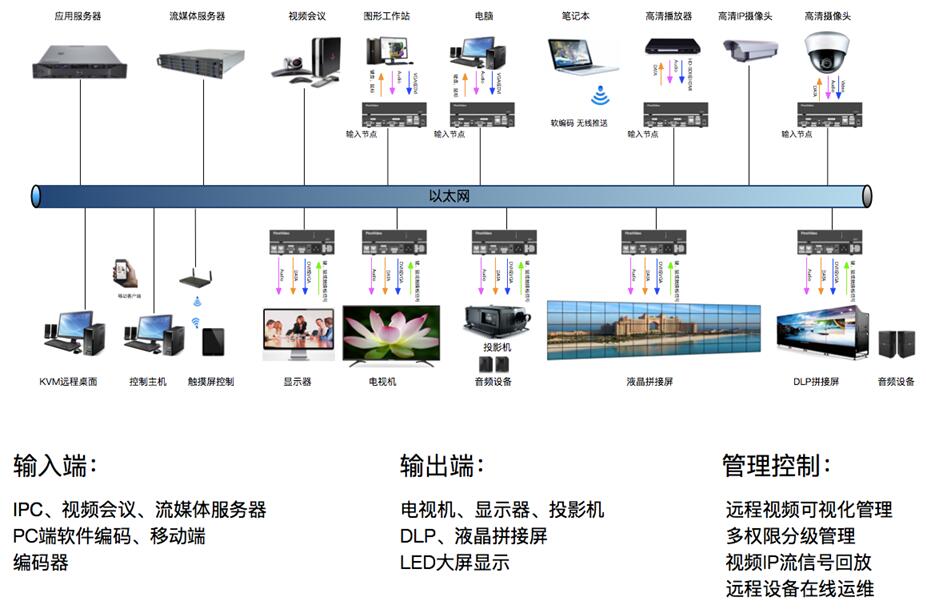

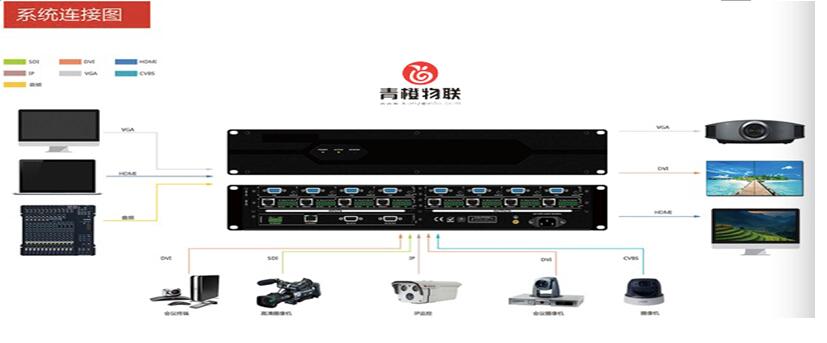

1  系统构成

1.1    音视频信号输入采集节点（IQCT-HDMI-I）

1.2    音视频信号输出显示节点（IQCT-HDMI-O）

1.3    应用服务器IQCT-SERVER

1.4    多媒体可视化综合应用平台（软件）IQCT-SERVER1.0

2  功能介绍

2.1    拼接屏高清展示

2.1.1  整屏显示

在多个显示屏上拼接显示任意一个输入源图像，输入源可随意切换。通过整屏拼接显示，用户可实现对局部重点区域监控的目的。单组拼接墙*大支持256个显示单元。

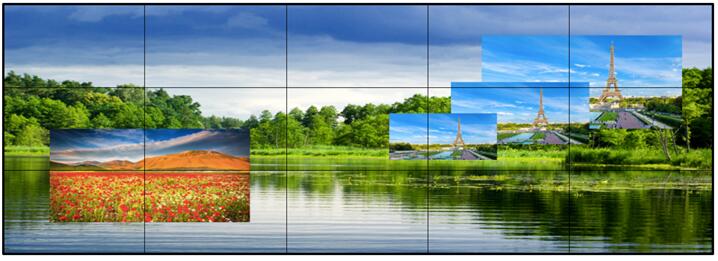

2.1.2  叠加

在任意显示画面上叠加其它画面，*大可实现128个画面的叠加显示，画面间的图层顺序可自定义设置。

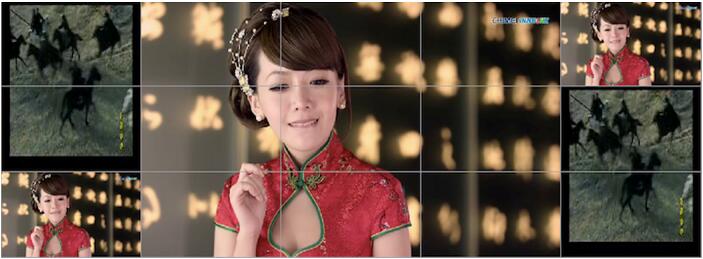

2.1.3  画中画

在拼接屏上显示多个信号源图像，上一层级图像整个叠加在下一层级图像上，形成画中画的显示效果。

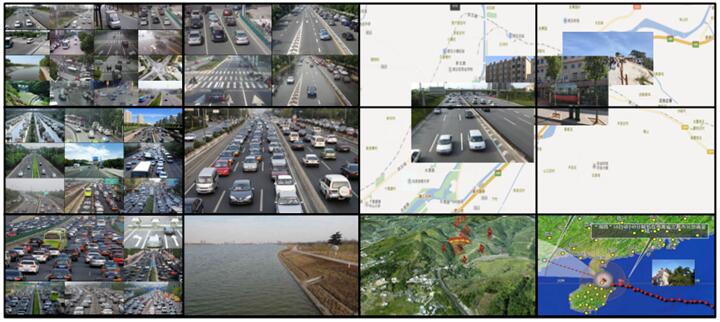

2.1.4  画面分割

在一个显示屏上显示多个信号源的整幅或部分图像，这些信号源图像在单个显示屏上的大小、位置自定义。使用时根据需要在单屏幕上任意分割显示多个画面，增加了显示墙上显示信号源的数量。

2.1.5  超高清底图显示功能

JPG/PNG格式的图片本地、远程分享，并在拼接屏上整屏显示一幅或多幅高清图片作为底图展示，对底图进行任意自由布局。支持海量添加高清图片做底图，任意更换主题logo，在拼接屏上高清显示。

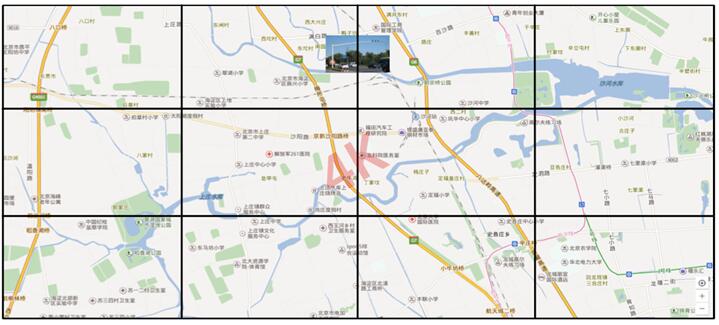

2.1.6  GIS/SCADA/OA系统高清画面实时显示

GIS/SCADA/OA系统信源通过采集节点编码动态适应网络带宽或者手动调整低带宽传输到大屏上实时动态高清显示并能通过iPad一键触控调用需要的高清画面，可视化所见即所得的如影随行的流畅体验让系统充满科技感。

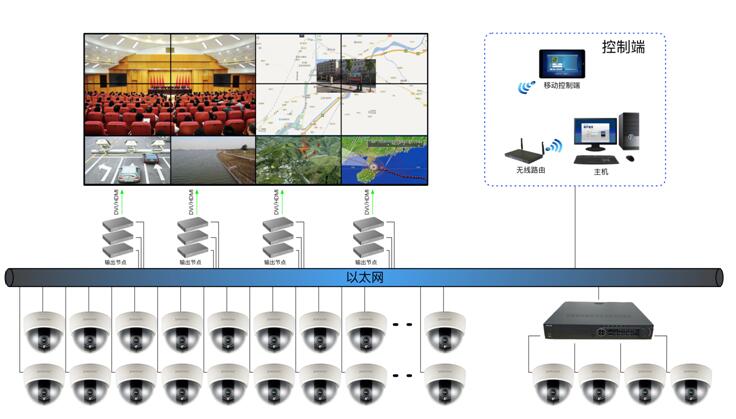

2.1.7  IP摄像头接入

第三方IP摄像头/NVR/DVR接入，通过批量添加功能快速添加海量IP摄像头/NVR/DVR信号到桌面预览区监看并在客户端以拖拽的方式推送到大屏上显示；支持RTSP协议的H.264/H.265格式直接接入。

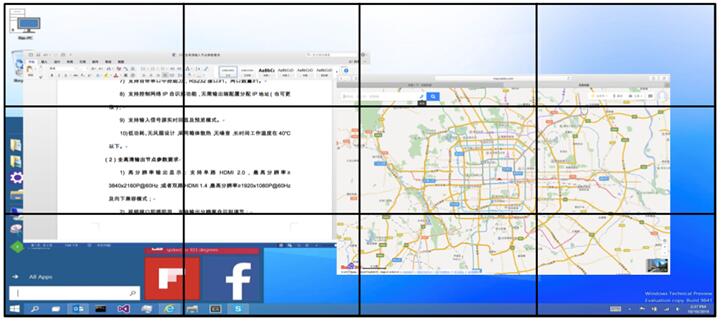

2.1.8  计算机工作站信号接入

计算机工作站信号使用H.264/H.265高清编码技术和RTSP协议通过网络实现本地和远程分享并在大屏上任意布局显示。采用动态码率高效率传输音视频信息，在保证音频信息的完整性基础上*大限度的保证视频信号的完整性和高清传输。H.265编码技术使得高清图像质量提升1倍而存储空间节省40%以上。

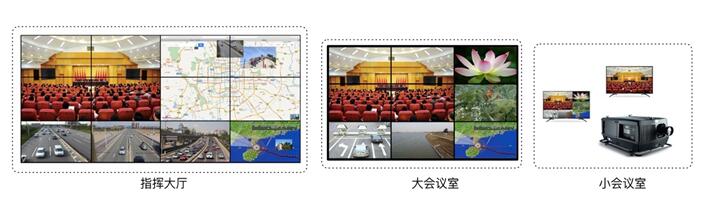

2.1.9  多种显示设备融合

2.1.10 录播和直播

友好的录播控制界面易操作，一键实现需要节目的录制、通过检索可以快速查找到需要的视频图像并能一键调取点播应用和反复播放。

系统客户端双击预览区信号源实现被选信号源实时流畅直播，**办公室通过PC端可以实时监看任意一个信号源，客户端可以设置成和大屏同步实时流畅播放模式，方便**随时监看信息，快速做出决策。

单一信号源直播监看

和大屏同步直播监看

2.2    统一平台管理

可视化交互式统一管控平台，对多场景下的音频、视频和外围设备进行统一管控，采用所见即所得的如影随行的动态效果管控界面。通过Windows系统触摸屏或IOS平板电脑可以完成整个音视频系统和外围设备的的可视化管控。友好可视化的人机交互界面将各种受控设备集中到一台iPad触摸屏进行控制，通过预先编制好的图文操作界面，用户一键即可轻松控制会议室内的各种受控设备，让用户感受到所见即所得的使用体验，*大程度地显示出该会议室装备的高科技性及现代化。

视频回显预览交互触摸屏操作端可以实时预览不小于10路音视频信号流畅动态播放，并将大屏图像同步实时不小于200路视频信号回显，回显信号是从大屏端的高清显示节点上取回的视频信号和大屏显示完全一致，出现掉线时系统能及时反馈信息。

2.2.1  多级用户管理

系统分为二级及总部和各下属单位，总部通过系统管理（软件模块）功能直接对各下属单位的子系统进行管控，各下属单位分别对本部所属的子系统进行管控。总部可以一键调用下属各单位的音视频信息或者把信息推送给个有关单位的大屏上显示。

2.2.2  系统配置----分散式部署集中管控

基于独创的ZConf技术，系统可在ZConf管理平台上自动发现并枚举相同网段中所有的青橙物联设备，并对其进行IP地址配置和域组织管理。ZConf管理平台可在设备节点尚未分配IP地址的情况下对其进行自动发现和自主管理，不依赖于设备本身所配置的IP地址，使得分散部署、集中配置成为可能，从而大大提高了分布式系统配置的便利性和可靠性。

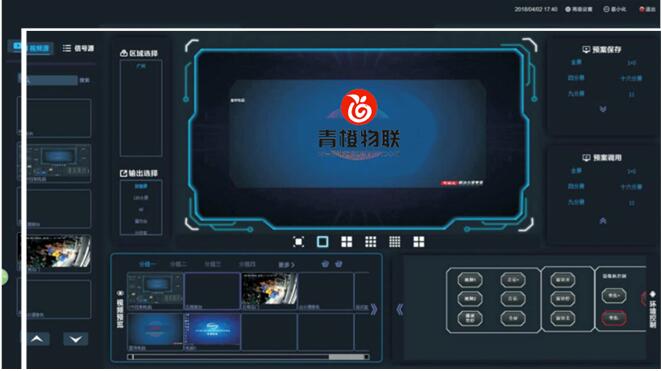

2.2.3  大屏显示控制----所见所得如影随行

可视化交互式统一管控平台对多场景下的音频、视频和外围设备进行统一管控，采用所见即所得的管控界面。通过Windows系统触摸屏或IOS平板电脑可以完成整个音视频系统和外围设备的的可视化管控；直接拖拽回显图像为大屏幕切换或移除图像源，直接手势放大或缩小，常规的应用场景模式设置为预案，在触摸屏上直接调用；可视化选择信号源推送到任意一个显示区域展示、切换、轮巡显示。

2.2.4  信号源分组管理----海量管理一键查找

根据不同的信号源类型及来源，可对计算机信号源/IP摄像头/其他信号源进行任意分组并可重命名，*大可以支持16位分组，便于用户快速准确查找所需信号。

2.2.5  多客户端协同操控----协同管理

多部门之间实现多客户端同时登录对系统进行操作，操作过程所见即所得，如影随行的同步呈现给各客户端流畅显示。

2.2.6  环境控制-----一键触控

 会议室内所有筒灯及日光灯可通过中控系统控制，全部操作动作由中控器统一管理。

 对会议室内的的开关控制及温度调节控制等。

 通过触摸屏控制会议室内的几组窗帘的进行自由调节窗口窗帘开放大小。

2.2.7  音频系统控制-----可视化设备状态

 用户可通过触摸屏对音频扩声系统任意调节音量大小。

 可实现对扩声音响效果进行模式化，即编程实现单键达到特定模式的音响效果。

 对音频信号路由切换进行控制，即可实现选择播放器、录像机、会议话筒的音视频输出至显示设备及扩音系统。

2.2.8  摄像头控制----全方位无死角监看

 视频摄像头所有视音频信号传输至总控制室作统一监控，全方位摄像头能清晰监视会议室每一角落。

 通过触摸屏可视化对监控摄像头云台上、下、左、右摇头控制，变焦光圈远、近控制，用户可以实现所见即所得的体验效果。

 可以通过预先编辑摄像头的预设方位，从而来实现事件出发时摄像头就立即转向预设方位进行图像拍摄。

2.2.9  播放器控制----高效混音随意调控

 播放器信号源可通过触摸屏，控制播放器的播放、停止、暂停、跳曲等功能，只需手指轻轻一点，便能控制整个演示的节奏，使各种会议过程控制更流畅，大大提高会议的效果。

2.2.10 视频会议控制----一键联接高效沟通

 控制远程视频会议终端的功能及开关控制，提高远程视频会议开展的高效性及便捷性。

2.2.11 联动控制----一键到位

 联动功能做到“一键到位”，即单击一个按键便可实现整个模式环境（如“开会”模式：打开投影显示系统的同时，自动运行图像处器、电动窗帘自动关闭、灯光自动调暗的动作；“会议结束”模式则相反），大大提高工作效率，使用者更能集中于演讲或会议內容，不必为系统操作而分心。

3  系统优势

随着IT网络技术的不断发展，视讯显示技术也要与时俱进使用新技术实现过去不能实现的功能，为决策者提供更精准、更全面的参考信息。传统的多种设备堆叠实现方式存在“不够灵活、稳定性差、系统扩展难、无法做到无缝对接”等局限性。为适应新的用户需求青橙物联推出了自主的基于IP化、信息化的分散部署集中管控，并能与其他系统无缝对接的QCZ-SERVER1.0显控系统。

IQCT-SERVER1.0显控系统基于网络技术和信息技术，安全性高、稳定性好，基于开放性互联理念采用*新编解码技术，图形处理技术，提供高清音视频信号的本地/远程共享、远程交互，并通过可视化的管控高清展示，实现无限规模的超高分辨率显示效果，可以将高清IPC、PC、GIS、OA、高清底图等信息同时显示到大屏幕上。

3.1    分散部署集中管理

输入节点与输出节点均采用分散部署，设备具有独立性，彼此互不影响；

可视化管控所有硬件设备，大大提高管理人员的效率，大幅减少系统维护成本；

系统覆盖范围广，可对跨楼层、跨建筑、跨区域的音频/显示信号进行共享交互协同控制；

独创的Zconf技术所有设备通过后台统一管理。

3.2    实现各系统的无缝对接

信息化、数字化是各种信息的必然趋势，PVX显控系统无缝接入第三方IP化信息，友好的人机交互系统集音频、视频、环境、PC控制于一体，大大提高了信息的管控效率。

3.3    信号无损传输，保证信号质量

信号无损传输不因为传输距离较远信号衰减而导致信号质量变差，系统采用*先进的编解码技术采用动态码流实时传输高清信号。

3.4    故障恢复时间短

系统出现故障时，能够在短时间内恢复系统正常功能，分布式架构使得输入、输出节点都是独立个体，当某一节点出现故障时,不会影响其他正常设备，只需要更换相应的故障节点,系统即可迅速恢复。

3.5    布线灵活方便，传输距离无限制

采用网络架构采用普通网线传输，系统可以通过公网或专网连接，系统跨度能够覆盖省、市、县，实现多级信号共享，互联互通。

3.6    更加可靠的稳定性

采用分布式架构使得输入输出节点独立工作，每个节点只处理各自的输入或显示信号，因此大大提高了系统的稳定性，不会因为某个节点故障而导致系统瘫痪。

3.7    强大的可扩展性和延续性的功能升级

具备超强的处理能力，系统扩展无须更改原有配置，只须增加输入与输出节点即可。

系统具有延续性的功能升级能力，针对未来大规模和不断变化的需求，可以通过定制化的软件模块升级来满足，不需要更换硬件。

3.8    任务自动接管功能

系统的稳定性和自修复性是高端系统的标志，自主核心技术让整个系统实现了相互热备自动接管和自动修复功能。单一功能硬件结构的采集和显示节点的功能简单仅起到采集和显示功能，其他功能都是通过第三方或使用服务器中心节点的方式堆叠实现，整个系统功能都是分散式的充分做到了无中心化的架构，单个节点的功能强大所有节点之间即是协调统一的工作又时相互独立的个体，当其中一个出现故障或掉电时其他节点会自动接管故障节点的功能，彻底杜绝系统性故障。

3.9    在线升级

整个系统以域为单位进行软件版本管理，用户只需将软件升级包上传至域服务器，即可完成对域中全体设备的软件升级。域中各设备在上电启动的过程中，会自动与域服务器中的软件版本进行比对，并自动同步至*新版本。因此，即使对于升级操作时未加电的设备，以及升级操作完成后才加入域的设备，也能无缝同步至*新的软件版本，确保系统中各节点软件版本的一致性与兼容性。

4  技术特点

4.1    动态视频图像智能同步机制

分布式架构下视频拼接的*难处理的是多拼接单元之间的视频同步问题，独创的视频智能同步机制，系统通过网络传输、视频编码、动静态的实时情况自动调整系统各功能模块在保证*低延时的情况下自动矫正视频整体播放的同步性，让用户体验到无撕裂感流畅的快感。

4.2    多种信号混合汇聚

基于开放的IP互联以及独创的动态流媒体转发技术，打破传统分布式技术对网络环境诸如组播配置的挑剔要求，使得青橙物联分布式显控系统不仅仅适用于局域网环境下的部署，更能方便地扩展至广域网环境。

计算机工作站、GIS、OA、视频会议、IPC监控信号汇聚到PVX系统通过可视化的管控实现各信号的本地/远程推送分享分发混合调用任意布局。使决策者可以高效率使用系统快速做出正确决策。

4.3    如影随行的可视化交互

可视化平台硬件采用双机热备的方式每个子系统对应一台，相互热备中的应用服务器之间有心跳相互监测功能当其中一台出现故障另外一台自动接管所有业务功能；另外采用协调工作机制热备中的设备自动轮班休眠既能保证系统的良好运行又能延长设备的使用寿命。

客户端操作界面以HTML5形式存储于域服务器上，以热更新形式实时推送至客户端，使得软件版本升级过程中无需对App客户端进行升级，*大限度地提升升级过程的用户体验。

基于现代浏览器引擎，采用HTML5/CSS技术实现动态绚丽的用户界面效果，以及高度模块化、易于定制的界面布局，可以根据使用情况灵活调整界面布局。

具有很好的跨平台性，可以很好的做到PC端与移动端的同步上线，支持iOS/Windows客户端或Safair/Chrome/Firefox浏览器访问操作。

系统采用本地存储本地或远程管控，系统内所有软件模块/硬件设备都可以远程添加/配置/编辑修改，采集节点/显示节点自动枚举列表显示。

5  系统技术说明

IQCT-SERVER1.0系统实现了4K高清视频信号的网络化信息化通过可视化的交互平台让使用者获得所见即所得的如影随行的动态体验。

5.1    视频

分辨率

 720P(1280×720)@25/30 fps （p：Progressive 即逐行扫描）

 720P(1280×720)@50/60 fps （p：Progressive 即逐行扫描）

 1080i(1920×1080)@25/30 fps （i：Interlace 即隔行扫描）

 1080i(1920×1080)@50/60 fps （i：Interlace 即隔行扫描）

 1080P(1920×1080)@25/30 fps （p：Progressive 即逐行扫描）

 1080P(1920×1080)@50/60 fps （p：Progressive 即逐行扫描）

 4K（3840×2160） @25/30 fps

 4K（3840×2160） @50/60 fps

 4K（4096×2160） @25/30 fps

 4K（4096×2160） @50/60 fps

支持动态速率、协议适配

64位DSP自主核心算法强大的解码能力支持动态速率、协议动态适配，即所有不同的通信协议、不同带宽、不同的音视频编码格式的多媒体IP流都可以汇聚到系统里实现完美对接。

支持以下任意编码协议、图像格式在任意速率（500K～30M）下适配：

 H.264BP/HP QCIF/CIF/4CIF

 H.264BP/H.264HP 720P25/30fps

 H.264BP/H.264HP 720P50/60fps

 H.264BP/H.264HP 1080P25/30fps

 H.264BP/H.264HP 1080P50/60fps

 H.264BP/H.264HP 4K@25/30fps

 H.264BP/H.264HP 4K@50/60fps

 H.265BP/H.265HP 720P25/30fps

 H.265BP/H.265HP 720P50/60fps

 H.265BP/H.265HP 1080P25/30fps

 H.265BP/H.265HP 1080P50/60fps

 H.265BP/H.265HP 4K@25/30fps

 H.265BP/H.265HP 4K@50/60fps

5.2    音频

5.3    网络

多种网络协议适配

基于开放的网络互联支持多种网络协议全力打造出开发、兼容、安全的高端网络化、信息化音视频交互式系统。支持以下网络协议：

 RTSP

 UDP

 HTTP

 TCP

良好的网络适应性

 高性能网络数据处理，支持大规模应用和超低延时；

 UDP、TCP组播自适应切换，适应各种不同的情况；

 断线自动恢复，*大限度降低网络故障对应用造成的影响；

 自适应智能转发，降低源端负载；

5.4    交互平台

易定制

 基于现代浏览器引擎，采用HTML5/CSS技术实现动态绚丽的用户界面效果，以及高度模块化、易于定制的界面布局，便于与第三方系统对接以及定制开发；

易升级

 客户端操作界面以HTML5形式存储于域服务器上，以热更新形式实时推送至客户端，使得软件版本升级过程中无需对App客户端进行升级，*大限度地提升升级过程的用户体验；

技术先进

 基于现代浏览器引擎，采用HTML5/CSS技术实现动态绚丽的用户界面效果，以及高度模块化、易于定制的界面布局，可以根据使用情况灵活调整界面布局；

 具有及时的更新特性，在产品更新的时可以随时更新，节省大量的时间；

 具有很好的跨平台性，可以很好的做到PC端与移动端的同步上线，支持多种平台；

 本地存储特性更短的启动时间，更快的加载速度。在使用时，能够更好的感受体验效果；

 超强的音视频播放功能让大大降低对控制端硬件资源的占用，让客户端可以处理更多的业务工作；

5.5    后台管理

基于现代浏览器技术的ZConf后台管理系统

 支持分散部署、集中配置；

 支持设备自动发现与枚举；

 支持批量IP地址配置；

 配置系统的运行不依赖于设备IP；

 支持域组织管理；

6  产品介绍

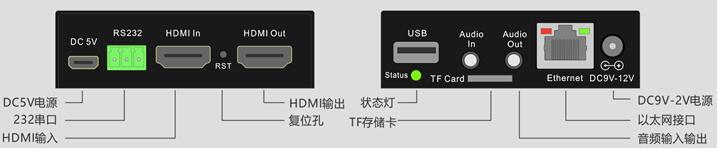

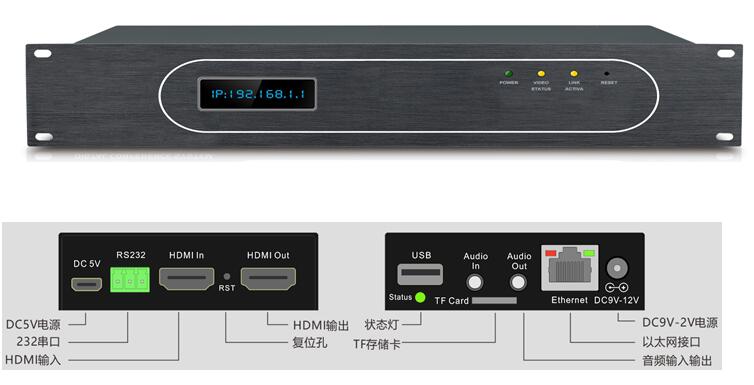

6.1    音视频信号输入采集节点

一款专业高清视频编码器，该产品支持1路HDMI输入，1路HDMI环出，1路千兆网口，1路音频MIC输入，1路音左右声道输出。支持RTSP/UDP协议，支持H.264/H.265格式视频编码。

描述

 支持视频接口即插即用，支持输入分辨率自动识别；

 支持3.5mm音频输入和音频环出监听功能；

 支持200kbps~12mbps可变输入带宽，自适应及手动调节,支持H.264；

 支持VGA/HDMI输入，VGA/HDMI还出；

 高清晰度：低带宽无损压缩技术、*高支持1080p60帧,*低码流支持200kbps；（4K@30可选）

 支持每路视频源采集，高、低码流自适应输出；

 支持自定义台标设置、字符叠加，支持自定义时间显示；

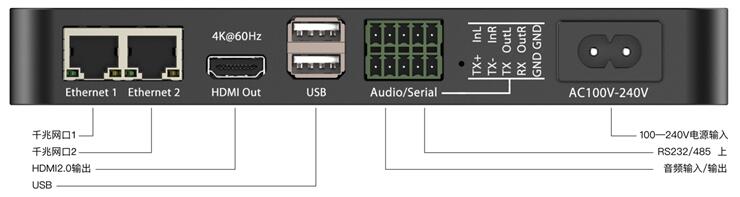

6.2    音视频信号输出显示节点

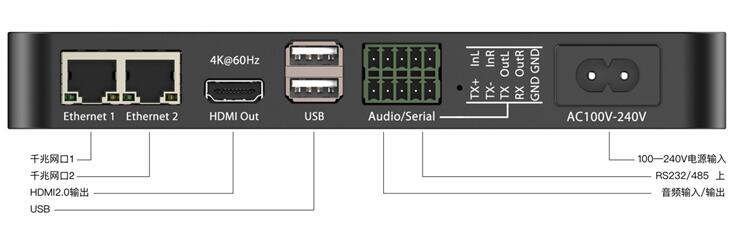

D510是一款专业高清视频处理终端，该产品支持1路HDMI输出接口，2路千兆网接口，1路音频MIC输入接口，1路音频左右声道输入接口，2路USB接口。支持RTSP/UDP网络协议，支持H.264/H.265格式视频播放，实现大屏幕拼接叠加漫游等任意布局的显示。

描述

 视频接口即插即用，输出分辨率任意调整；

 输出*大分辨率1080P@60Hz、3840x2160@60Hz、4096x2160@60Hz；

 音频解码支持AAC,视频解码支持H.264HP/H.265，MPEG-2,系统自动识别；

 128路多媒体流转发；

 支持海量远程摄像头接入，无需流媒体转发服务器；

 支持未设置状态下设备ID显示；

 支持3.5mm TRS音频输出；

 多路音频混音输出；

 独创的Zconf后台管理技术，真正实现了分散式部署集中式管理架构；

 多个输出单元拼接显示；

 高精度画面同步处理，保证画面无撕裂；

 高清底图自由上传更换、自由拉伸、缩放；

 支持信源状态监测报警功能；

 可根据系统需求配置DVI、HDMI等通用高清接口；

 小体积、无风扇、110V—220V宽电压设计；

 串口RS232/RS485双向通道；

 真正实现IP KVM系统级应用（不仅仅是把鼠标键盘切换过去）；

 支持3.5mm TRS音频输出；

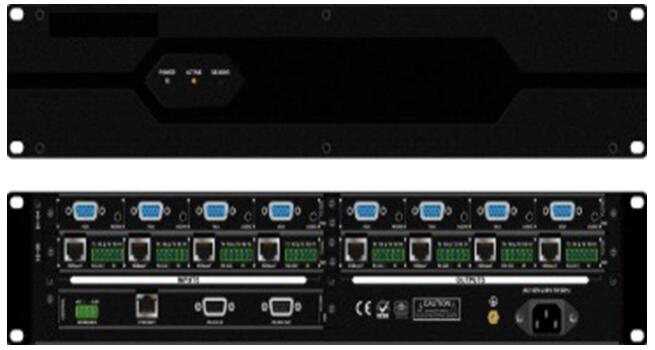

6.3    应用服务器 IQCT-SERVER

6．4  多媒体可视化综合应用平台（软件）

该平台采用B/S结构下通过PC、iPad等设备实现系统操作管理，支持信号回显，预览；以及用户权限设置，信号设备管理设置，系统状态检测；支持跨平台运行：Windows、iOS；支持跨浏览器访问：Chrome/Firefox/Safari。

描述

 采用B/S结构下通过PC、iPad等设备实现系统操作管理；

 支持信号回显，预览，以及用户权限设置，信号设备管理设置，系统状态检测；

 支持跨平台运行：Windows、IOS；

 支持跨浏览器访问：Chrome/Firefox/Safari；

 支持输出节点自发现机制，自主命名各节点名称

 支持视频预制播放设置。

 支持批量列表导入添加视频源操作简单快捷。

 支持超高清底图上传显示，底图可实现任意叠加、缩放、跨屏、漫游。

 支持多个分布式显控管理终端同时协同操作，各终端的操作即时输入画面，相互同步可见；

 显控管理终端可随时退出或关机而不影响系统正常运行；

 任何输入节点、输出节点、中控节点和管理终端故障不影响系统其他部分运行；

 支持系统分组及预案设置管理功能，显示动态、静态高清底图配置导入功能，自动备份配置功能；

 支持音视频同步控制和单独控制，支持音频任意混音控制；

 支持200信号源路客户端的实时流畅回显和预览功能。
